Wasserstoffverdichtung nach der Elektrolyse
Lösung | Membrankompressor
Anwendung | H2 vor Ort Erzeugung und Verdichtung für die Wasserstofftankstelle
Land | Deutschland
Anwendung | H2 vor Ort Erzeugung und Verdichtung für die Wasserstofftankstelle
Land | Deutschland

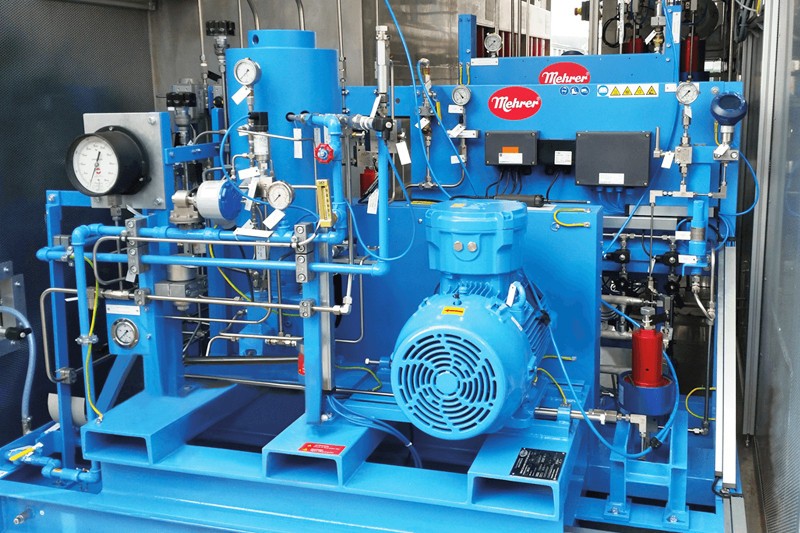

Die Drücke des durch einen PEM-Elektrolyseur erzeugten Wasserstoffs liegen bei 30-100 bar und müssen für die Fahrzeugbetankung auf die erforderlichen 700 bar erhöht werden. Für diesen Prozess wurde der Membranverdichter MRE 300 eingesetzt, der den Wasserstoff in zwei Schritten verdichtet: zunächst auf 300 bar und anschließend auf 935 bar, um ihn in Hochdruck-Pufferspeichern bereitzustellen.
Die Betankung erfolgt aus dieser kaskadierten Speicherung. Im ersten Schritt des Tankzyklus werden 300 bar in den Fahrzeugtank überströmt. Danach wird die Befüllung aus dem 935-bar-Speicher fortgesetzt, bis der Fahrzeugtank die erforderlichen 700 bar erreicht.
| Baureihe | MRE 300 |
| Beschreibung | 1-stufig |
| Ansaugdruck | 30-100 bar(a) |
| Enddruck | 935 bar(a) |
| Volumenstrom | 29 Nm3/h |
| Gaszustand | trocken |
| Kompressorkühlung | wassergekühlt |
